变频电缆

变频器专用电缆型号

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2017/9/13 12:06:48
ZR-BP-YJVP2PR-3x6+1x4变频器阻燃电缆ZR-BPVVP2-3x6+1x4、 ZR-BPVP2VP2-3x6+1x4、 ZR-BPVVPP2-3x6+1x4、 ZR-BPGGP-3x6+1x4、 ZR-BPGGP2-3x6+1x4、 ZR-BPGPGP-3x6+1x4

【详细说明】

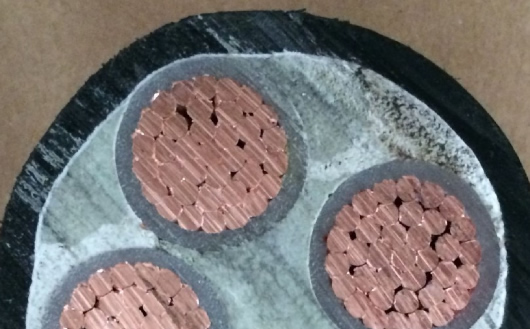

ZR-BP-YJVP2PR-3x6+1x4变频器阻燃电缆
变频器专用电缆
一、变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压0.6/1kV及以下的输配电线路中,作传输电能用。变频电缆尤其适用于冶金,纺织,金属加工,造纸、矿山,铁路和食品加工等行业。现我公司生产的普通型变频电力电缆、耐高温型变频电力电缆、柔软型变频电力电缆和低烟无卤型变频电力电缆可满足不同场合的使用。

二、 变频电缆的使用条件:
1 变频电缆额定电压∪0/∪:0.6/1KV。
2 变频电缆电缆导体长期允许工作温度为:
氟塑料绝缘层为200/260℃;
聚氯乙烯绝缘层为70/90℃;
硅橡胶绝缘层为180℃;
交联聚乙烯绝缘层为90℃;

3 变频电缆电缆允许最小弯曲半径不小于15D(D-电缆外径mm)

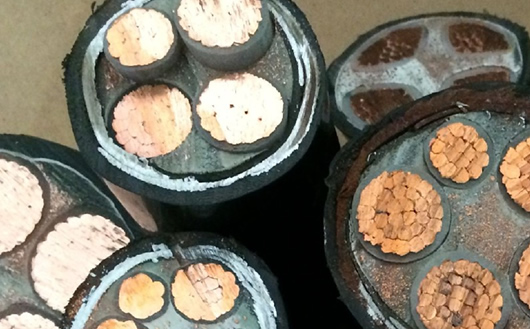

变频器专用电缆


三、 变频电缆的产品性能
1 交联聚乙烯绝缘、氟塑料绝缘、硅橡胶绝缘、聚氯乙烯绝缘、耐温耐候性好。
2 变频电缆低传输阻抗,电磁兼容性好。
3 低工作电容。
4 变频电缆良好的抗干扰和低辐射性能。
5 变频电缆对称的三芯电缆结构设计,具有比四芯电缆更好的传输性能。
6 变频电缆特点分析变频调速技术关系到变频电机、变频电源和连接电缆,这段电缆长度并不很长,截面也不很大,绝缘性能属于电力电缆范畴,因为实际的工作频率为30~300 Hz,常简称为变频电缆。变频电缆作为电机与变频控制器的电力传输载体,由于传输功率大、传输频率变化时间短造就了它特有的工作特点:
1.脉冲电压对绝缘的影响大;2.电缆本体对外发射电磁波;3.中性线电流的叠加。这就要求电缆具有1.抑制高次谐波电压累加造成绝缘击穿;
2.抑制高次谐波电流累加造成中性线过载;3.抑制高频电磁波对环境的污染三大问题。为了解决这三大问题就要求电缆具有1.对称的结构;2.良好的电磁屏蔽;
3.增大中性线载流能力。

由于需要对称得电缆结构,所以电缆芯数为3芯、3+1芯(其中一芯为同心导体结构——T)、3+3芯(3大3小结构)。二、由于需要良好的电磁屏蔽,所以该电缆必须金属屏蔽。三、由于需要增大中性线载流能力,所以建议该电缆中心线截面大于等于一半主线芯截面,最好等于主线芯截面。

四、 ZR-BP-YJVP2PR-3x6+1x4变频器阻燃电缆,变频电缆型号和规格:
BPVVP-3x6+1x4、 BPVVP2-3x6+1x4、 BPVP2VP-3x6+1x4、 BPVVRP1-3x6+1x4、 BPVVPP2-3x6+1x4、 BPVVR-3x6+1x4、 BPVVP2P-3x6+1x4、 BPGGP-3x6+1x4、 BPGGP-3x6+1x4、 BPGPGP-3x6+1x4、 BPGP2GP2-3x6+1x4、 BPGPGP2-3x6+1x4、 BPGVFP-3x6+1x4、 BPGVFP2-3x6+1x4、 BPGPVFP2-3x6+1x4、 BPFGP-3x6+1x4、 BPFPGP-3x6+1x4、 BPFGP2-3x6+1x4、 BPFP2GP2-3x6+1x4、 BPFVFP-3x6+1x4、 BPFPVFP-3x6+1x4、 BPFVFP-3x6+1x4、 BPFP2VFP2-3x6+1x4、 BPFFP-3x6+1x4、 BPFFP2-3x6+1x4、 BPGGPP2-3x6+1x4、 BPGGP3-3x6+1x4、 BPGVFPP2 -3x6+1x4 BPGVFP3-3x6+1x4、 BPFFPP2-3x6+1x4、 BPFFP3-3x6+1x4、 BPVVP3-3x6+1x4、 BPYJVP-3x6+1x4、 BPYJVP2-3x6+1x4、 BPYJVPP2-3x6+1x4、 BPYJVP1-3x6+1x4、 BPYJVP3P1-3x6+1x4、 BPYJVPP2R-3x6+1x4、 BPYJVP2P-3x6+1x4、 BP-YJVP2PR-3x6+1x4、 BPYJVP3P1R-3x6+1x4、 BPGVFP2R-3x6+1x4、 ZR-BPVVP-3x6+1x4、 ZR-BPVPVP-3x6+1x4、 ZR-BPVVP2-3x6+1x4、 ZR-BPVP2VP2-3x6+1x4、 ZR-BPVVPP2-3x6+1x4、 ZR-BPGGP-3x6+1x4、 ZR-BPGGP2-3x6+1x4、 ZR-BPGPGP-3x6+1x4、 ZR-BPGP2GP2-3x6+1x4、 ZR-BPGPGP2-3x6+1x4、 ZR-BPGVFP-3x6+1x4、 ZR-BPGVFP2-3x6+1x4 ZR-BPGPVFP2-3x6+1x4、 ZR-BPFGP-3x6+1x4、 ZR-BPFPGP-3x6+1x4、 ZR-BPFGP2-3x6+1x4、 ZR-BPFP2GP2-3x6+1x4、 ZR-BP-YJVP2PR-3x6+1x4变频器阻燃电缆,ZR-BPFVFP-3x6+1x4、 ZR-BPFPVFP-3x6+1x4、 ZR-BPFVFP2-3x6+1x4、 ZR-BPFP2VFP2-3x6+1x4、 ZR-BPFFP-3x6+1x4、 ZR-BPFFP2-3x6+1x4、 ZR-BPGGPP2-3x6+1x4、 ZR-BPGGP3-3x6+1x4、 ZR-BPGVFPP2-3x6+1x4、 ZR-BPGVFP3-3x6+1x4、 ZR-BPFFPP2-3x6+1x4 ZR-BPFFP3-3x6+1x4、 ZR-BPVVP3-3x6+1x4、 ZR-BPYJVP-3x6+1x4、 ZR-BPYJVP2-3x6+1x4、 ZR-BPYJVPP2-3x6+1x4、 ZR-BPYJVP3-3x6+1x4、 ZR-YJVP2P-3x6+1x4、 WDZ-BPYJEP-3x6+1x4、 WDZ-BPYJEP2-3x6+1x4、 WDZ-BPYJEP1-3x6+1x4、 WDZ-BPYJEP1-2-3x6+1x4、 WDZ-BPYJEP3-3x6+1x4、、ZR90-BPYJVP2P-3x6+1x4、 ZR-BPYJVPP2-3x6+1x4、 ZR-BPGGPP2-3x6+1x4、 WDZ-BPYJYP1-3x6+1x4、 BPYJV-3x6+1x4、 BPYJVR-3x6+1x4、 ZR-POTOO-3x6+1x4、 ZRC-BPYJVP2-3x6+1x4、 WDZ-BPYJV-P-3x6+1x4 等

产品结构有:3芯 导体截面:4-240mm2 3+1芯 导体截面:4-240mm2 3+3芯 导体截面:2.5-240mm2

五、交流电压试验:电压应依次施加在每一根绝缘导体对其余导体和绕包金属层之间施加试验电压3500V/5min,绝缘应无击穿。试验应在环境温度下进行。



变频电缆的结构包括三根主线绝缘线、三根零线绝缘线,在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层,形成3+3线芯结构,使电缆具有较强的耐电压冲击性,能经受高速频繁变频时的脉冲电压,对变频电器起到良好的保护作用。
中文名 变频电缆
使用条件额定电压U0/U:0.6/1KV
性    能 良好的抗干扰和低辐射性能
适用范围 造纸、冶金、金属加工

变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

型号名称
BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
规格范围
型号 芯数 标称截面(MM)
BPYJVTP2-TK 3 1.5~240
ZRBPYJVTP2-TK 3 1.5~240
BPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
BPYJVPX12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
ZRBPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
ZRBPYJVPX12-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
注:另可根据用户需要提供铠装结构变频电缆。
型号说明
项目 代号 说明
系列代号 BP 变频电缆
绝缘代号 YJ 交联聚乙烯绝缘
护套代号 V 聚氯乙烯护套
护套代号 E 无卤低烟聚烯烃护套
屏蔽代号 TP2 同心导体+铜带屏蔽结构
屏蔽代号 P12 铜带屏蔽+铜丝编织双重屏蔽
屏蔽代号 PX12 铜带屏蔽+镀锡铜丝编织双重屏蔽
铠装代号 22 钢带铠装
阻燃代号 ZR 阻燃型
