变频电缆

bpyjvp变频电缆

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2017/9/13 14:01:03
BPYJVP变频电缆,变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。
BPYJVP变频电缆产品特点
1、较低的有效电容
2、具有良好的耐火燃烧性能,可用于危险区域
3、低传输阻抗。该产品含有屏蔽层,具有较强的抗电磁干扰、抗雷击及均匀电场,改善供电品质特性。传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量,低传输阻抗可提供良好的电磁相容性。

bpyjvp变频电缆

【BPYJVP变频电缆】应用范围

1、额定电压U0/U:0.6/1KV。
2、电缆导体长期允许最高温度为:+90度,短路时最高温度+250度。
3、安装敷设环境温度:≥ 0度,固定敷设时环境温度不低于-10度。

4、电缆允许最小弯曲半径:≥15D(D-电缆外径)。



【BPYJVP变频电缆】产品性能
1、设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
2、交联聚乙烯绝缘、耐温耐候性好。
3、低传输阻抗,电磁兼容性好。
4、低工作电容。
5、良好的抗干扰和低辐射性能。
6、对称的三芯电缆结构设计,具有比四芯电缆更好的传输性能。
7、具有较强的耐电压冲击性,能经受高速、频繁变频时的脉冲电压。
8、具有良好的屏蔽性能,可降低变频器输出中存在的高次揩波的不良影响。

BPYJVP3*2.5变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*4变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*6变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*10变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*16变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*25变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*35变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*50变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*70变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*75变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*95变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*120变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*150变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*185变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*240变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽

BPYJVP3*300变频电缆0.6/1kV

铜芯导体三芯结构交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽



bpyjvp变频电缆

bpyjvp变频电缆基本型号及名称

规格型号

电压等级

型号说明

市场参

考价格

BPYJVP3*4+3*0.75变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*4+3*1.0变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*6+3*1变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

23.80/米

BPYJVP3*6+3*1.5变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*10+3*1.5变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*10+3*2.5变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*16+3*2.5变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*16+3*4变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*25+3*4变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*35+3*6变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*50+3*10变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*70+3*10变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*95+3*16变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*120+3*25变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*150+3*25变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*150+3*35变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*185+3*25变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*240+3*50变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆

BPYJVP3*300+3*70变频电缆

0.6/1KV

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电缆


bpyjvp变频电缆用途:
    变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。
    使用条件
    1、 额定电压U0/U:0.6/1KV.
    2、 电缆导体长期允许最高温度为90度,短路时最高温度250度
    3、 安装敷设环境温度不低于0度,固定敷设时环境温度不低于-10度.
    4、 电缆允许最小弯曲半径不小于15D(D-电缆外径,mm)
    产品性能
    1、 BRYJVP12R-TK、ZRBPYJVP12R-TK型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
    2、 交联聚乙烯绝缘、耐温耐候性好。
    3、 低传输阻抗,电磁兼容性好。
    4、 低工作电容
    5、 良好的抗干扰和低辐射性能。

    6、 对称的三芯电缆结构设计,具有比四芯电缆更好的传输性能。

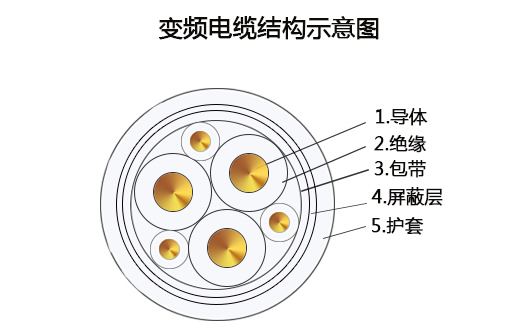

变频电缆结构示意图

    型号名称
    BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
    ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
    BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
    ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
    BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
    ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
    规格范围
    型号 芯数 标称截面(MM)
    BPYJVTP2-TK 3 1.5~240
    ZRBPYJVTP2-TK 3 1.5~240
    BPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
    BPYJVPX12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
    ZRBPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
    ZRBPYJVPX12-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
    注:另可根据用户需要提供铠装结构变频电缆.
    型号说明
    项目 代号 说明
    系列代号 BP 变频电缆
    绝缘代号 YJ 交联聚乙烯绝缘
    护套代号 V 聚氯乙烯护套
    护套代号 E 无卤低烟聚烯烃护套
    屏蔽代号 TP2 同心导体+铜带屏蔽结构
    屏蔽代号 P12 铜带屏蔽+铜丝编织双重屏蔽
    屏蔽代号 PX12 铜带屏蔽+镀锡铜丝编织双重屏蔽
    铠装代号 22 钢带铠装
    阻燃代号 ZR 阻燃型
