弯管流量计厂家和相关原理

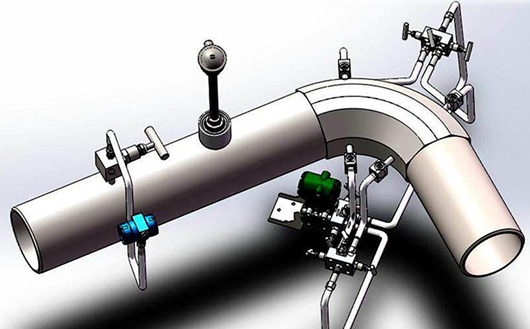

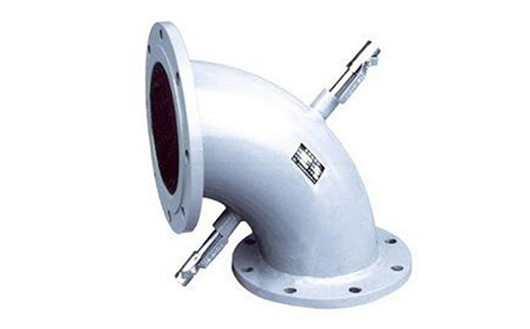

安徽天康集团股份有限公司弯管流量计：

加工定制 否 品牌 其他 型号 TK5100-DN50
类型 叶轮式流量计 测量范围 80-800（m3/h） 精度等级 1.5

公称通径 DN50（mm） 工作压力 气体（MPa） 工作温度 120（℃）



弯管流量计与传统的孔板流量计一样同属于差压式流量计的范畴，只是弯管流量计产生差压的方式与孔板流量计不同，孔板是利用流体的缩放原理产生差压的，而弯管传感器是利用流体的惯性原理产生差压的。
既继承了差压式流量计结构简单、性能稳定、测量精确的优点，又克服了差压式流量计压力损失大、容易堵塞、维护困难等缺点。

弯管流量计以其突出的节能效果、高稳定性、高准确性、高适应性，在热力、热电、冶金、石化行业的蒸汽、煤气、天然气、冷热水、油、空气、乙炔、硫化氢、二氧化碳两相流等介质测量中迅速推广。

智能弯管流量计测量介质：
● 液体: 热水、冷水、轻质油、化工液体。
● 气体：高炉煤气、焦炉煤气、混合煤气、各种单组分多组分气体。
● 过热蒸汽、饱和蒸汽。
● 压缩空气。
● 天然气，液化气，火炬气。

智能弯管流量计特点：
● 传感器内部无插入件和节流件，没有压力损失。
● 适合测量脏气体，不易堵塞。
● 传感器适用温度、压力范围宽：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口径传感器可以利用现场的90°弯头在线改造。
● 传感器可工作于高温、高压、粉尘、振动、潮湿的恶劣条件。
● 全量程段的专家算法，特别是蒸汽的测量，蒸汽随温度、压力的变化，过热蒸汽经常会转变成为饱和蒸汽，形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响，保证了测量准确度。

● 可查询前720小时，前365天，前36个月，前10年的流量数据。



弯管流量计的工作原理：
流体在管道中流动，在流经弯管时，流体类似于流过一个整流器，由于弯曲管壁 的导流作用，在进入弯管前2D左右流体内侧被加速，而流体外侧被减速，直至进入弯管流体的流速形式被整流成近似于自由旋流理论描述的梯形速度流动模式，且 在弯管45°截面处达到最大，这个过程将持续在整个弯管中。在弯管出口处及下游2D范围内，流速模型的变化过程是进口变化的反过程。弯管在45°截面各质 点流速分布。



根据质量守恒定律、能量守恒定律和动量守恒定律，在相同过流截面，各流质点 的能量不变，由于各质点流速的变化，就形成了弯管的内外侧压差△P。这个压力差在45°截面时达到最大，最稳定。且45°弯管断面的流体平均速度v与压差 DP符合平方比例关系，流量愈大，差压愈大。
流体流过弯管时的流量系数与弯管的几何结构尺寸（弯曲半径R和内径D）有密切关系，即流量系数 a＝f（R，D） 因此当弯管传感器的几何结构尺寸确定之后，只要测取弯管45°截面的内、外侧压差DP和流体的密度r就可以确定流体的平均流速v。
