液位计系列

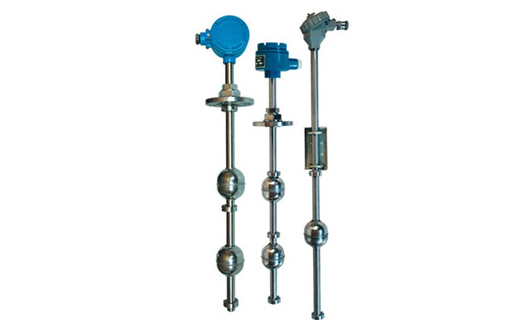

UHZ-50/D系列顶装式磁性浮球液位计广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
技术参数：
输出信号：两线制4~20mA DC叠加数字信号
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94（平面法兰） DN100 PN1.6 球φ90
B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防爆等级：EXⅡB
测量范围：0～6000mm
测量精度：±10mm
介质密度：≥0.5g/cm3
工作压力：1.0,1.6,2.5,4.0MPa
工作温度： 0～200℃
介质粘度：≤0.4Pa.S
测量比重差：≥0.15g/cm3
连接法兰尺寸：DN20 PN2.5（公制管）
连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。
UHZ-50/D系列顶装式磁性浮球液位计生产供应商具有结构简单，调试方便，可靠性好，精度高等特点。浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位，水库水位监测与污水处理等等。
性能：
1.采用连通器的原理，可配远传变送器、液位控制器等功能
2.具有就地显示的直读式特性
3.测量范围大，不受容器高度限制
4.具有可靠的安全性的检测仪表
5.结构简单，安装方便，维修简易
6.耐腐蚀，防爆
7.显示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
8.指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
安徽天康集团是中国最大的温度仪表和电线电缆生产基地，天仪牌产品仪表类有：温度变送器、热电偶、热电阻、双金属温度计、压力表、压力变送器、流量计、液位计等产品。洲鸽牌电线电缆类有：中高压电力电缆、控制电缆、计算机电缆、矿用橡套电缆、硅橡胶电缆、热电偶补偿导线、变频电缆、核级电缆、风能电缆、辐照交联电缆、机车电缆、光纤光缆等产品。
UHZ-50/D系列顶装式磁性浮球液位计使用方法：
一、最好选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标，最好将其误差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品，必须接特殊电源。
二、液位变送器信号线要采取带屏蔽的电缆，防止电磁波干扰。
三、按照正确的接线方法连接变送器，其通电时间要在十五到三十分钟。
四、如果液位变送器安装在水池、水塔等场合，可以将它的探头沉于水底，远离水流速过快的位置。
五、在有潜水泵等大波动场合使用的液位变送器安装最好使用插钢管的办法，钢管要固定牢固，钢管上每隔一段距离要开一个孔，钢管位置要远离进出水口。
六、接线盒要固定牢固，或装个固定的支架，要防于干燥、遮荫的地方，不能被雨淋
七、保护好通气电缆，不可以弯折或堵住，更不能损坏，多余的电缆可以在附近盘起来。
八、室外安装的液位变送器还要采取防雷措施。
选型表：
型 谱 |
说 明 |
|
|
|
|
|
|
|
|
|
|
|
UHZ-50/D系列 |
|
顶装式磁性浮球液位计 |
|
|
|
|
|
|
|
|
|
|
类质 |
1 |
|
缆式 |
|
|
|
|
|
|
|
|
|
2 |
|
杆式(传感器装在底部，直接接触液体介质) |
|
|
|
|
|
|
|
|
|
|
3 |
|
防腐式 |
|
|
|
|
|
|
|
|
|
|
4 |
|
导压杆式(传感器装在上部，不直接接触介质) |
|
|
|
|
|
|
|
|
|
|
过程连接形式 |
T |
|
支架安装 |
|
|
|
|
|
|
|
|
|
N |
|
法兰安装DN40 PN1.0 |
|
|
|
|
|
|
|
|
|
|
Y |
|
特别约定 |
|
|
|
|
|
|
|
|
|
|
传感器连接材料 |
1 |
|
304 |
杆式 |
|
|
|
|
|
|
|
|
2 |
|
316 |
|
|
|
|
|
|
|
|
|
|
3 |
|
316L |
|
|
|
|
|
|
|
|
|
|
4 |
|
丁晴橡胶与聚氯乙烯复合物 |
缆式 |
|
|
|
|
|
|
|
|
|
5 |
|
聚四氟乙烯，(聚丙烯法兰) |
|
|
|
|
|
|
|
|
|
|
防爆方式 |
O |
|
不防爆 |
|
|
|
|
|
|
|
|
|
E |
|
本安防爆Exia ⅡCT6 |
|
|
|
|
|
|
|
|
|
|
显示方式 |
O |
|
不带现场批示 |
|
|
|
|
|
|
|
|
|
Z |
|
带电流表指示(0-100%刻度) |
|
|
|
|
|
|
|
|
|
|
X |
|
带液晶数字显示 |
|
|
|
|
|
|
|
|
|
|
配重情况 |
O |
|
无需配重 |
|
|
|
|
|
|
|
|
|
W |
|
需要配重 |
|
|
|
|
|
|
|
|
|
|
|
|
|
安装高度(mm) |
|
|
|
|
|
|
|
|
|
|
|
|
测量高度(mm) |
|
|
|
|
|
|
|
|
|
|
|
|
被测介质密度(g/cm3) |
|
|
|
|
|
|
|
|
维护：
1. 液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
2. 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。
3. 对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装!
4. 对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
